1550nm Doğrudan Modüle Optik Verici
Açıklama: V8610TE harici modüle edilmiş 1550nm verici, HFC şebekeleri uygulamaları için tasarlanmıştır. İsteğe bağlı olarak, FTTx ağlarında, süper gövde, hub Ara Bağlantılar, video kaplamaları gibi CATV uygulamaları için entegre bir EDFA ile donatılabilir.
Ürün tanıtımı |
V8610TE harici modüle edilmiş 1550nm verici, HFC şebekeleri uygulamaları için tasarlanmıştır. İsteğe bağlı olarak, FTTx ağlarında, süper gövde, hub Ara Bağlantılar, video kaplamaları gibi CATV uygulamaları için entegre bir EDFA ile donatılabilir.

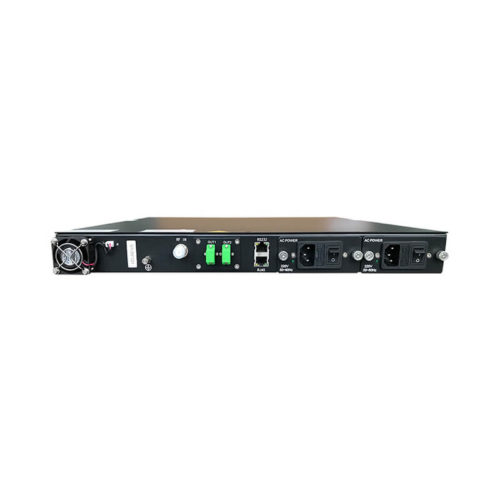

Ünite, standart 19 ”, 1 kabin ünitesi kasasında, çift optik çıkışlı, DWDM ağları için isteğe bağlı ITU-T dalga boyunda mevcuttur.
Arayüz Açıklaması |
| Liman türü | fonksiyon |
| LED Göstergesi | Cihazın çalışma durumunu göster |
| LCD Göstergesi | Cihazın çalışma durumunu göster |
| İşlem düğmeleri | Cihazın çalıştırılması |
Özel Özellikler |
- Seçilebilir AGC (otomatik kazanç kontrolü) veya MGC (manuel kazanç kontrolü)
- Düşük sinyal giriş seviyelerini kabul eder (75dBμV / Kanal @ 77 ch NTSC)
- Eşzamanlı olarak benzersiz SBS / SPM baskılayıcı
- Ön panel lcd ekran
- Mikroişlemci kontrolü ve monitörü
- Uzaktan izleme ve kontrol için RS485 arayüzü
- 45 ~ 870 MHz bant genişliği
- Mükemmel CNR ve düşük bozulma performansı için patent RF bozulma önleme devresi
- Değiştirilebilir soğutma fanı
teknik parametreler |
| Açıklama | birim | değer | Koşullar / Notlar |
| Optik Özellikler | |||
| Lazer türü | İzolatörlü soğutulmuş DFB LD | ||
| Optik dalga boyu | mil | 1555 ± 5 | |
| Bağlayıcı Tipi | SC / APC veya FC / APC |
||
| Lazer RIN Gürültü Yoğunluğu | dB / Hz | ≥-160 | |
| Optik güç | dBm | ≤7 / 9 (İsteğe bağlı) | |
| Optik Çıkış Bağlantı Noktası | 2 | ||
| SBS Bastırma Eşiği | dBm | 13、16、18 isteğe bağlı | |
RF Özellikleri |
|||
| Çalışma bant genişliği | MHz | 45 – 870 | |
| RF Giriş Empedansı | Ω | 75 | dengesiz |
| RF Giriş Dönüş Kaybı | dB | ≤-16 | |
| RF Giriş Seviyesi | dBìV / ch | 15 – 25 (80 dBµV / ch nominal değer @ 77 NTSC kanal yükleme) | |
| CNR | dB | 52 (tipik) | Bağlantı bütçesi, 65km fiber link + EDFA 、 SBS ayarı = 16dBm test koşulları altında alıcıda 0 dBm optik girişe çıkış gücü ile tanımlanır. |
| CSO | dBc | ≤ -65 @ Port1 ≤ -63 @ Port2 |
|
| CTB | dBc | 65 -65 dBc | |
| XM | dB | 65 -65 dB | |
| OMİ | % 3 ± 0,25 | ||
| Düzlük | dB | ≤ ± 0.75 | |
| Bağlayıcı Tipi | F tipi kadın | ||
| Test Noktası | dB | -10 ± 1 | Lazere göre RF giriş gücüne göre @ 59CH PAL-D CW yükleme |
Genel Özellikler |
|||
| Kontrol arayüzü | RS485 veya Ethernet | ||
| Güç kaynağı | 90 ila 260 VAC, 50/60 Hz, 100W （Maks. | ||
| Çalışma sıcaklığı | ℃ | 0 ila +50 | |
| Depolama sıcaklığı | ℃ | -20 ila +60 | |
| Çalışma Nemi | % | % 85 Max | |
| Boyutlar: (HxWxD) | aa | 49 x 480 x 350 | |
Uygulama şeması |
